Corpurile de revoluţie se pot modela tridimensional prin mai multe metode, însă, cea mai simplă este prin rotirea completă (cu un unghi de 360⁰) a profilului considerat, în jurul unei axe de simetrie. Rotirea respectivă se realizează cu ajutorul instrumentului de modelare Shaft din modulul CATIA Part Design.

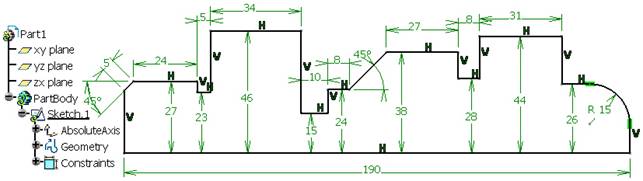

          Profilul se trasează şi se constrânge complet în modulul CATIA Sketcher, aşa cum se observă în exemplul prezentat în figura 1.

Fig. 1.

          Din construcţie se observă că profilul este închis, trasarea sa a început şi s-a încheiat în acelaşi punct, datorită condiţiei impuse de instrumentul de modelare Shaft, aplicabil doar profilelor închise. O altă condiţie necesară generării corpului de rovoluţie este legată de prezenţa obligatorie în schiţă a unei axe, faţă de care se va roti profilul.

Pentru a fi recunoscută de program, această axă trebuie trasată în mod obligatoriu cu ajutorul instrumentului de schiţare Axis. Într-o schiţă nu pot exista simultan două axe. Presupunând că există deja o axă trasată, în momentul trasării celei de-a doua, prima va fi transformată automat în linie de tip element de construcţie ajutătoare. În acest fel, programul protejează schiţa şi viitorul corp solid de revoluţie de situaţiile ambigui care pot apare.

          În figura 2, schiţa a fost completată cu o axă orizontală, obţinută cu ajutorul instrumentului de schiţare Axis. Axa respectivă este situată, prin constrângere, la o distanţă de 10 mm faţă de latura orizontală de jos a profilului şi paralelă cu aceasta.

Fig. 2

Înainte de a ieşi din modulul CATIA Sketcher şi a aplica instrumentul de modelare Shaft, se recomandă o analiză a schiţei,  pentru a identifica eventualele erori de constrângere.

        În figura 3 se prezintă corpul tridimensional al corpului de revoluţie, a cărui generatoare este profilul creat anterior.

Fig. 3

          Corpul este străbătut de o gaură centrală, definită, ca rază, de poziţia axei faţă de latura orizontală de jos a profilului. În cazul în care cele două linii coincid (constrângere Coincidence), raza găurii devine egală cu zero şi, ca urmare, nu mai este prezentă în interiorul corpului.
